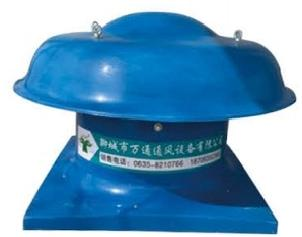

DTW 型屋顶风机根据不同的空气动力特性分为DYW-1 型 和 DTW-1 型。使该风机覆盖面达到1000m³/h 到40000m³/h, 为用 户提供了宽阔的选择余地。用户根据使用条件选择的机型。
风机外形和基础尺寸
型号 | 风机外形尺寸 | 风机基础尺寸 | ||||||||||
A | B | C | D | E | F | G | H | J | n | d | ||
N0.3 | 660 | 510 | 220 | 312 | 585 | 50 | 400 | 480 | 560 | 100 | 10 | |
N0.4 | 905 | 550 | 250 | 412 | 680 | 50 | 470 | 565 | 660 | 100 | 4 | 12 |
NO.5 | 1050 | 690 | 340 | 512 | 845 | 50 | 600 | 725 | 830 | 100 | 4 | 12 |
N0.6 | 1050 | 780 | 380 | 612 | 890 | 80 | 750 | 850 | 980 | 130 | 4 | 12 |
N0.7 | 1220 | 860 | 410 | 712 | 1010 | 80 | 800 | 900 | 1000 | 130 | 4 | 12 |
N0.8 | 1400 | 950 | 450 | 812 | 1100 | 100 | 1000 | 1130 | 1260 | 150 | 4 | 14 |
N0.9 | 1650 | 1000 | 450 | 912 | 1300 | 100 | 1000 | 1150 | 1250 | 150 | 14 | |
N0.10 | 1610 | 1100 | 510 | 1012 | 1275 | 100 | 1150 | 1300 | 1440 | 150 | 4 | 14 |
机号 NO | 参 考 流 量 (m³/h ) | 参考全压 ( Pa) | 配用电机功率重 量 (kw) (kg) | 噪声 (db(A) ) | ||||||
3T | 300 | 1450 | 15 | 2340 3220 3660 | 252 191 136 | 0.24 | 0.37 | 24 | 66 | |
4T | 400 | 1450 | 15 | 4517 6215 7064 | 397 225 163 | 0.54 | 0.75 | 31 | 70 | |
5T | 500 | 1450 | 15 | 6053 8331 9468 | 218 165 120 | 0.53 | 0.55 | 50 | 67 | |
6T | 600 | 1450 | 15 | 10459 14396 16361 | 314 7 | 1.32 | 1.5 | 62 | 73 | |
7S | 700 | 970 | 15 | 12337 16981 19299 | 236 179 121 | 1.32 | 1.5 | 62 | 73 | |
8S | 800 | 970 | 15 | 17716 14384 27713 | 216 156 | 1.17 | 1.5 | 98 | 68 | |
9S | 900 | 970 | 15 | 24076 33138 37661 | 329 249 180 | 2.03 | 2.2 | 125 | 73 | |
10S | 1000 | 970 | 15 | 31881 43881 49871 | 379 2087 | 3.18 | 4.0 | 165 | 77 | |
